Ассортимент опор BIG FOOT для систем VRF/VRV (Stand Range)
Ассортимент опор представляет собой универсальную систему рам для наземного монтажа, а с дополнительными комплектами расширения эти опоры совместимы со всеми основными блоками систем VRF/VRV.
Характеристики
- Опора 200 мм
- Предусмотрено 3 варианта длины
- Дополнительные комплекты расширения
- Опора для одного или нескольких блоков систем VRF/VRV
- Регулируемые поперечные балки с вырезами каналов в соответствии с промышленными стандартами крепежных элементов
- Комплекты хомутов
- Быстрая сборка
Ассортимент опор BIG FOOT для систем VRF/VRV
| Описание | Номер по каталогу | Длина | Ширина | Высота | Масса | Макс. нагрузка | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюймы | мм | дюймы | мм | дюймы | кг | фунты | кг | фунты | ||

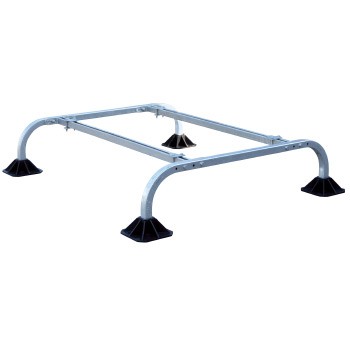

| Рама 990 мм | B5556 | 990 | 48 1⁄2 | 620 — 780 | 24 3⁄8 — 30 11⁄16 | 305 | 12 | 35 | 77 | 600 | 1323 |
| Рама 1290 мм | B5557 | 1290 | 60 1⁄4 | 620 — 780 | 24 3⁄8 — 30 11⁄16 | 305 | 12 | 38 | 84 | 500 | 1102 |
| Рама 1450 мм | B5558 | 1450 | 66 1⁄2 | 620 — 780 | 24 3⁄8 — 30 11⁄16 | 305 | 12 | 41 | 90 | 400 | 882 |

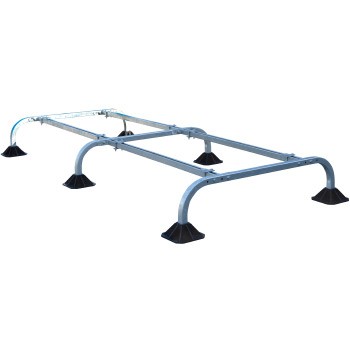

| Расширитель 990 мм | B5559 | 990 | 40 1⁄2 | 620 — 780 | 24 3⁄8 — 30 11⁄16 | 305 | 12 | 25 | 55 | 600 | 1323 |
| Расширитель 1290 мм | B5560 | 1290 | 52 3⁄8 | 620 — 780 | 14 3⁄8 — 30 11⁄16 | 305 | 12 | 28 | 62 | 500 | 1102 |
| Расширитель 1450 мм | B5561 | 1450 | 52 3⁄8 | 620 — 780 | 14 3⁄8 — 30 11⁄16 | 305 | 12 | 31 | 68 | 400 | 882 |
Комплект содержит
| Описание | Рама | Расширитель |
|---|---|---|
| Опора и вставка 200 мм | x 4 | x 2 |
| Концевая балка | x 2 | x 2 |
| Поперечная балка | x 2 | x 2 |
| Комплект крепежных элементов | x 4 | x 4 |
